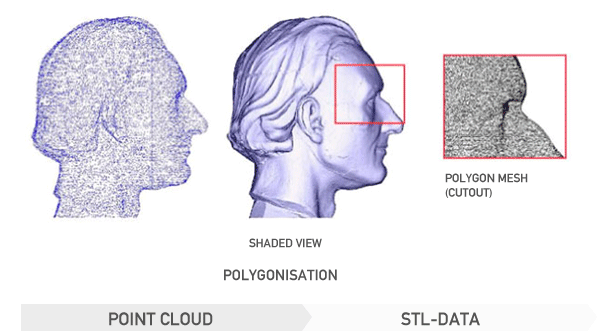

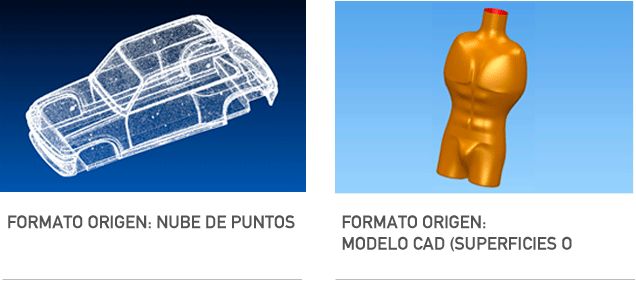

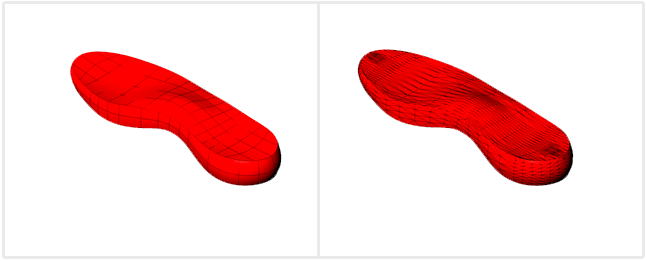

El software tratará de convertir las superficies del modelo CAD en una malla de triángulos que se ajustan con una determinada precisión a la geometría original.

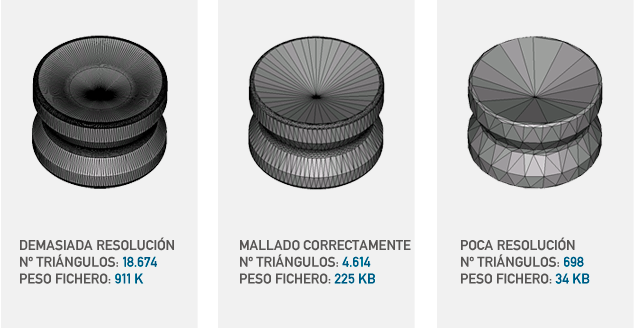

La mayoría de los software de CAD 3D permiten definir esta precisión. El problema de aumentar mucho la precisión es que el tamaño del archivo también aumenta pudiendo llegar a ser difícil de manejar.

El formato STL válido para fabricar

• Estanco: Es decir, el fichero debe ser una única malla cerrada completamente (sin que existan contornos abiertos – vértices de triángulo sin consumir).
• Normales hacia fuera: Todo modelo 3D está compuesto de vértices, líneas y facetas, estas últimas poseen un vector llamado "normal", que indica la dirección "hacia afuera" de un volumen, naturalmente todas las normales de un objeto deben apuntar hacia el exterior, de manera que no haya lugar a equívocos sobre si es dentro o fuera de la pieza.

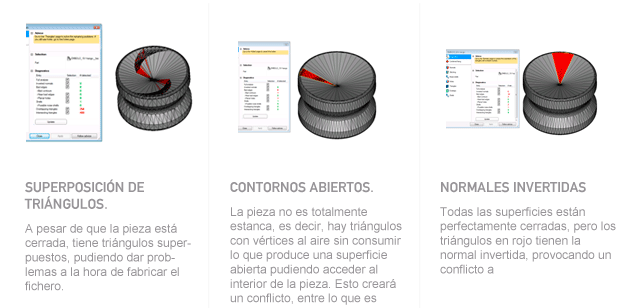

Errores comunes en los ficheros .STL

• Límite de peso: No debe superar los 150 mb.
• Un STL por cada pieza a fabricar: Si deseamos fabricar un conjunto de piezas que formen parte de un todo, (por ejemplo, las carcasas de un teléfono móvil, carcasa superior, carcasa inferior y visor) debemos de exportar cada pieza de manera independiente a un .STL diferente. (Obteniendo finalmente 3 ficheros .CAD STL).

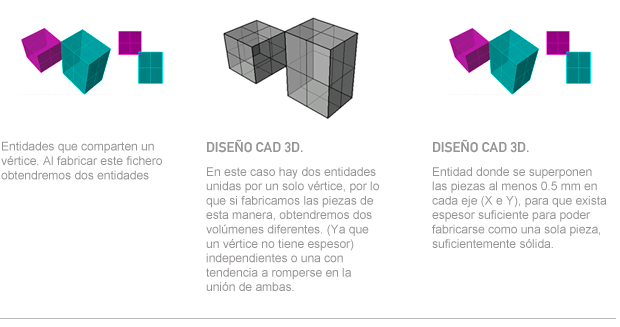

• Espesor necesario: "Para que se pueda reproducir por fabricación aditiva un fichero STL es necesario que tenga un cierto espesor, por lo general no inferior a 0,5 mm.

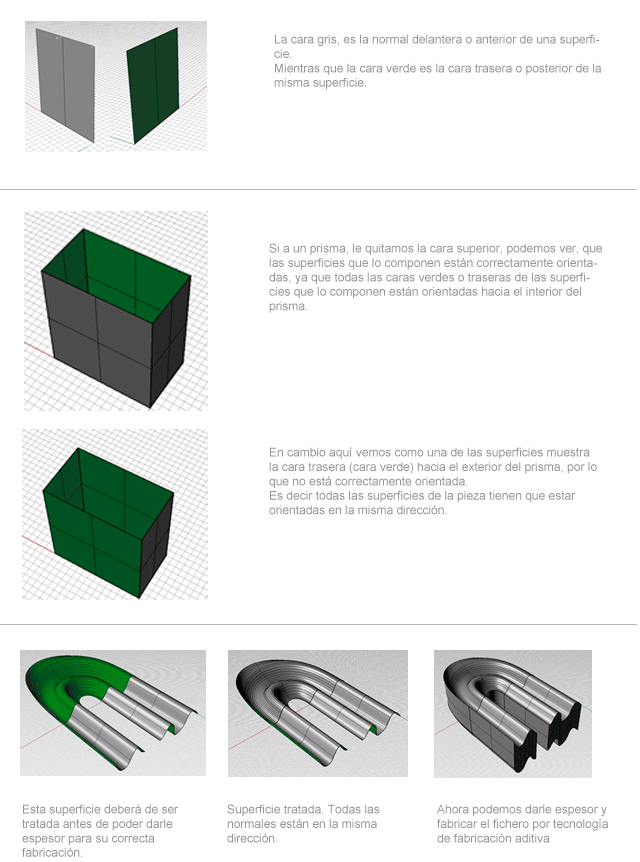

Normales de una superficie

Estos conceptos de normales deben de aplicarse también a sólidos no solo a superficies.

Documentos de Interés

•  Manual Introducción
•  Manual de formación, Nivel 2, (Cap 13)

Si queremos fabricar piezas a todo color mediante impresión 3D en cerámicas
(escayola), existen dos formatos válidos para esta aplicación.

• WRML.
• 3DS.

En ambos casos es necesario enviar junto con el fichero la carpeta de las texturas o bitmaps .jpgs correctamente relacionados. (De manera que al abrir dicho fichero desde otra plataforma diferente a la plataforma de creación del fichero CAD 3D, las texturas sean leídas correctamente). Es decir; es necesario que apliquemos a nuestro fichero las texturas desde una única carpeta y que esa carpeta luego la adjuntemos al enviar nuestro fichero CAD 3D, para que este no pierda la ruta de las mismas.

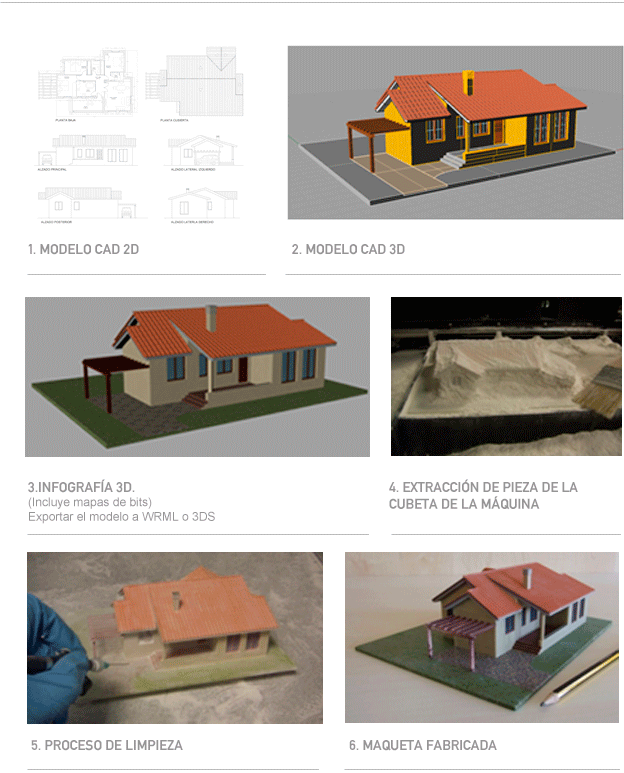

Proceso de fabricación de una maqueta en Z-Corp, Acabado color
